Novinky Autodesk Inventor 2017

Leave a comment

Autodesk Inventor 2017 ponúka opäť nové funkcie pre vývoj súčiastok. V nasledujúcej časti Vám ukážeme tie najzaujímavejšie.

Konštruovanie

3D Náčrt

  • Vylepšená transformácia objektov – Manipulátor

Snímka

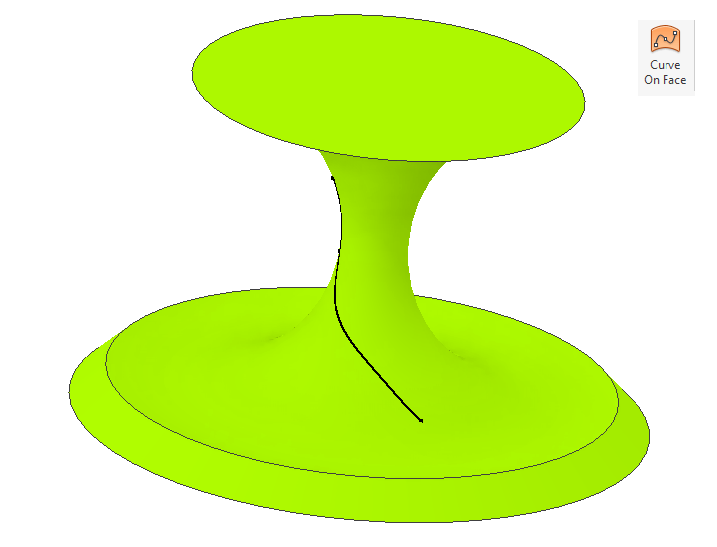

  • Kreslenie 3D Spline priamo na povrchu telesa

Snímka3

Komponenta

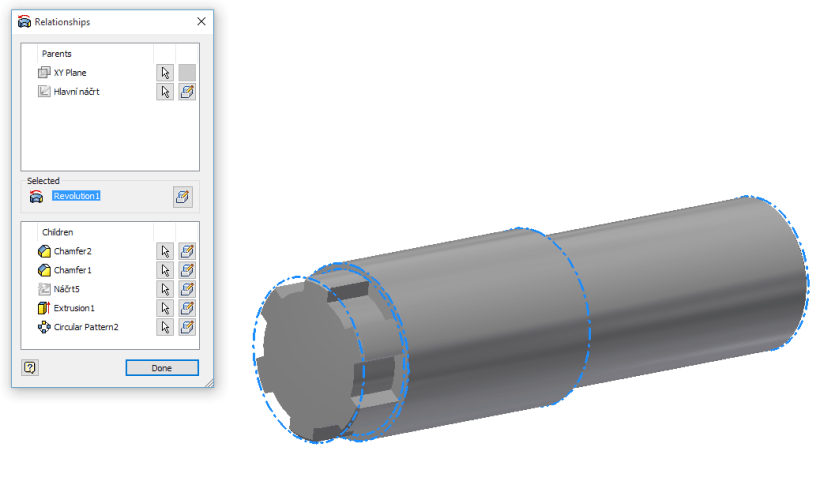

  • Zlepšená identifikácia a prehľadnosť medzi jednotlivými prvkami v súčasti (Parent / Child)

Snímka5

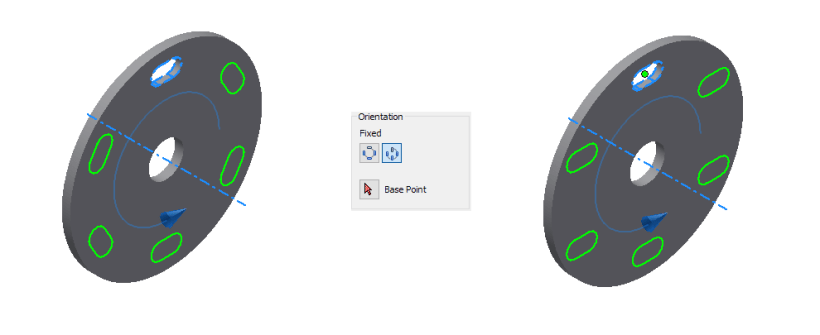

  • Funkcia pole umožňuje ďalšiu možnosť nastavenia orientácie daného prvku

Snímka6

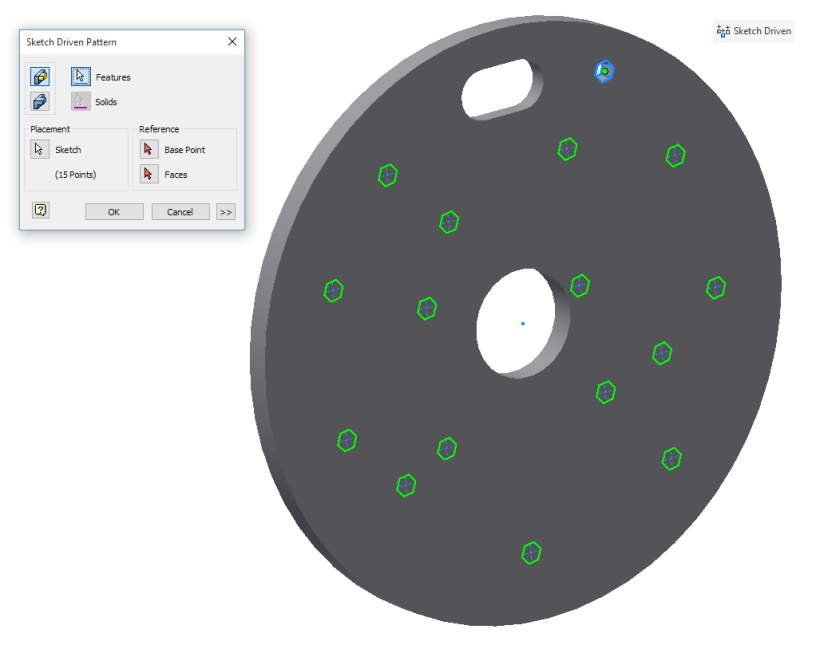

  • Pole riadené náčrtom – umožňuje prvok použiť na ľubovoľne zvolenom bode podľa náčrtu

Snímka11

  • Extrude – umožňuje hromadný výber uzavretých náčrtov

Výkresy

  • Automatické zalamovanie textu v tabuľkách
  • Možnosť nastavenia farebného pozadia za textom
  • Kľukatá čiara v čiastočnom reze
  • Obdĺžnikový tvar pozícií v zostave

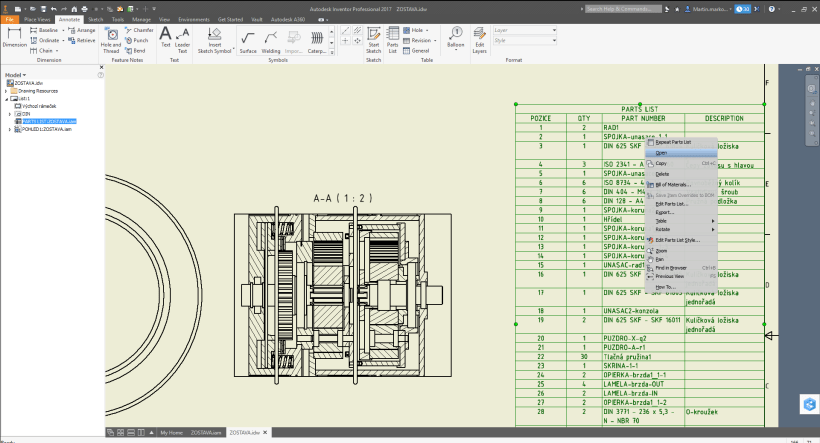

  • Otvorenie súčasti priamo cez kusovník výkresu

Snímka13

Zostavy

  • Pole riadené náčrtom (podobne ako v komponente)
  • Vylepšená funkcia identifikácie referencií medzi súvisiacimi adaptívnymi súčasťami

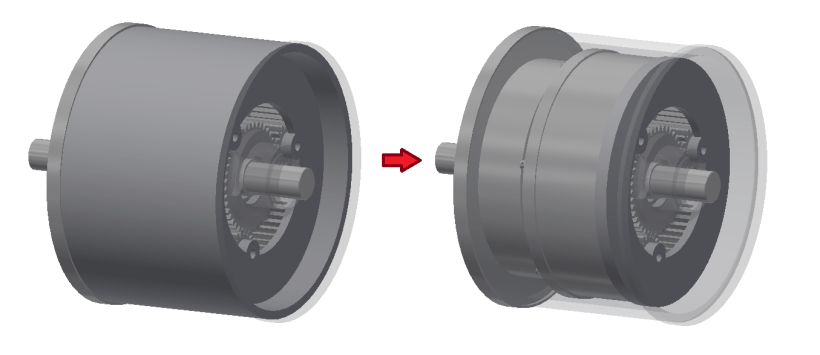

  • Možnosť zapnutia transparentnosti bez nutnosti zmeny materiálu

Snímka9

Plech

  • Nový spôsob umiestnenia výštipu rohu
  • Potlačenie rozvinu (Odloženie update)
  • Nové možnosti pre razníky
  • Pridanie funkcie direct edit do ribbonu plechu

Potrubné funkcie

  • Nové nástroje pre trasovanie potrubí

Užívateľské prostredie

  • Podpora monitorov so 4K rozlíšením
  • Premenovávanie položiek v prehliadači Inventoru

Mesh

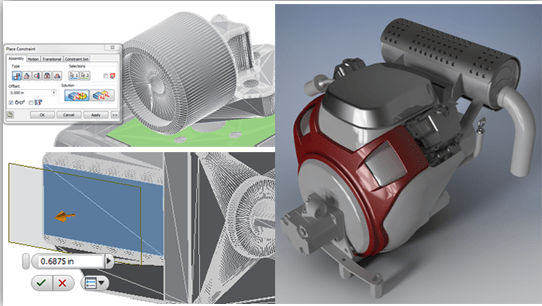

  • Import modelu formátu .obj do zostavy alebo komponenty

Bez názvu

Prezentácia

  • Pri použití prezentácie zo staršej verzie možnosť používania nových funkcií z aktuálnej verzie
  • Možnosť nastavenia priehľadnosti komponentov

Formáty iných softwarov

  • Možnosť prepisovania ivlastností z ostatných CAD softwarov
  • Použitie step modelu ako referenčného a súčasne asociatívneho so súčasťou

Publikovanie

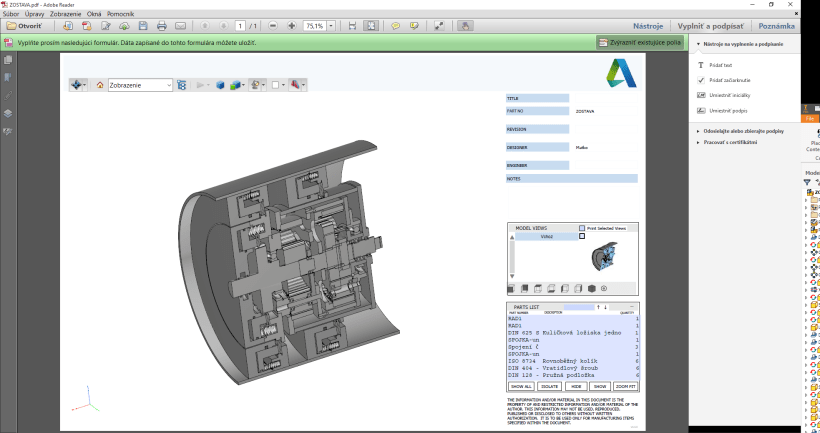

  • Export modelu do 3D pdf

Snímka14



Author: Martin Markovič

CAD Specialist
