Štúdia top riešení od Intergraph + Fluidflow3

1 Comment

Štúdia top riešení od Intergraph + Fluidflow3

·       Úvod

Cieľom príspevku je stručné predstavenie výpočtárskych, projekčných a konštrukčných softvérov, ako ucelené softvérové riešenie pri návrhu parovodu. Spomenuté softvéry sú súčasťou portfólia spoločnosti cadvision -u a v danej problematike predstavujú svetových lídrov v softvérovom riešení. V príspevku je na porovnanie načrtnutá náročnosť manuálnych výpočtov, ktoré sú nahradené jednotlivými aplikáciami.

14_cadvision_studia



Spoločnosť cadvision s.r.o. ponuka komplexne riešenia, ktorými v kombinácií s niekoľkými produktmi dosiahnete jedinečné možnosti projektovania veľkých, stredne veľkých aj malých projektov. Konfiguráciou “X” produktov vytvoríte úžasné kvalitné výsledky a zefektívnite svoju projekčnú, výpočtovú činnosť a pevnostných analýz potrubia, zariadení,…. Pozrite si prípadovú štúdiu, kde boli použité produkty pre 3D model – Intergraph CADWorx, Autodesk Inventor, výpočty Intergraph CAESARII a FLUIDFLOW3.

Prípadová štúdia článok: ->

·       Zadanie

Na základe intenzifikácie veľkokapacitnej prevádzky vznikol dopyt na hmotnostný prietok m ̇ =50 000 kg/h prehriatej pary, pri teplote T=430 ℃ a pri tlaku p=4 MPa g. Z požiadavky jednotlivých prevádzok medzi vstupom a výstupom prehriatej pary vznikla podmienka zabezpečenia maximálnej dovolenej tlakovej straty, ktorá predstavuje ∆P=160 KPa. Pri návrhu vysokotlakého parovodu sa vychádzalo z logického sledu na seba nadväzujúcich projekčných operácií.

  • Zameranie a vymodelovanie existujúcich potrubných mostov po ktorých bude parovod trasovaný (Inventor 2014).
  • Trasovanie parovodu (CADworks 2014).
  • Návrh nominálneho priemeru parovodu na zabezpečenie hmotnostného prietoku prehriatej pary m ̇=50 000 kg/h pri maximálnej tlakovej strate ∆P=160 KPa (FluidFlow 3)..
  • Návrh nominálnej hrúbky steny na zabezpečenie prietoku pary pri tlaku p=4 MPa g a pri teplote T=430 ℃ (Caesar II 2014 R1). .
  • Návrh dilatačných kompenzátorov na kompenzáciu dilatujúceho potrubia pri rozdiele teplôt ΔT=410 ℃ (Caesar II 2014 R1)..
  • Návrh pružných úchytov (Caesar II 2014 R1).
  • Kontrola potrubného systému na primárne zaťaženia (Caesar II 2014 R1).
  • Kontrola potrubného systému na sekundárne zaťaženia (Caesar II 2014 R1).
  • Kontrola potrubného systému pri hydrostatickej skúške (Caesar II 2014 R1).
  • Návrh tepelnej izolácie a hrúbky izolácie (FluidFlow 3).



·       Model potrubných mostov (Inventor 2014) – Autodesk

Pred začiatkom samotného návrhu parovodu bola celá oblasť trasovania zmapovaná a zameraná. Jestvujúce potrubné mosty a konštrukčné prvky po ktorých sa mal parovod trasovať, boli z dôvodu jednoduchosti a presnosti vymodelované v konštrukčnom softvére Inventor 2014.

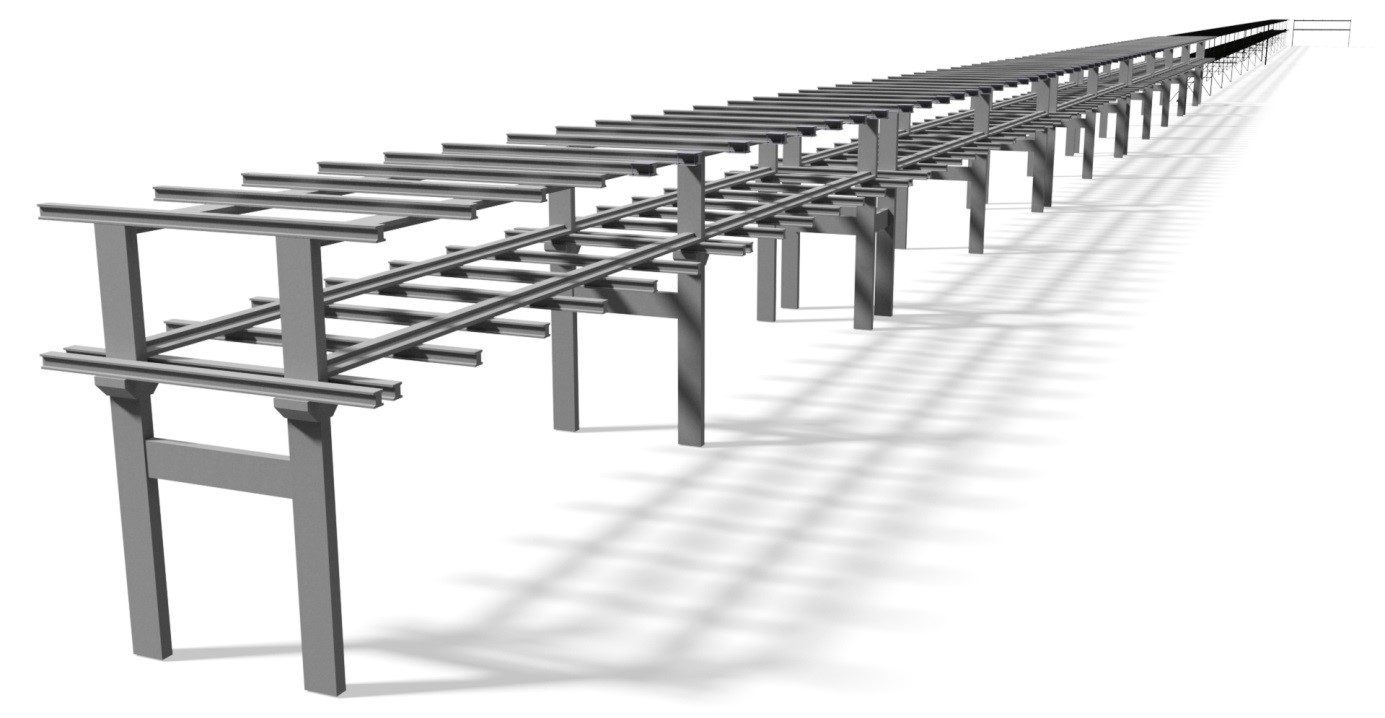

01_cadvision_studia

 Potrubné mosty vytvorené v konštrukčnom softvére Inventor 2014.

Potrubné mosty a konštrukčné celky vytvorené v 3D podobe predstavujú dobrý základ pre elimináciu všetkých kolízií a zjednodušujú samotný návrh trasovania a ukotvenia parovodu.



·       Trasovanie parovodu (CADworks 2014) – Intergraph

02_cadvision_studia

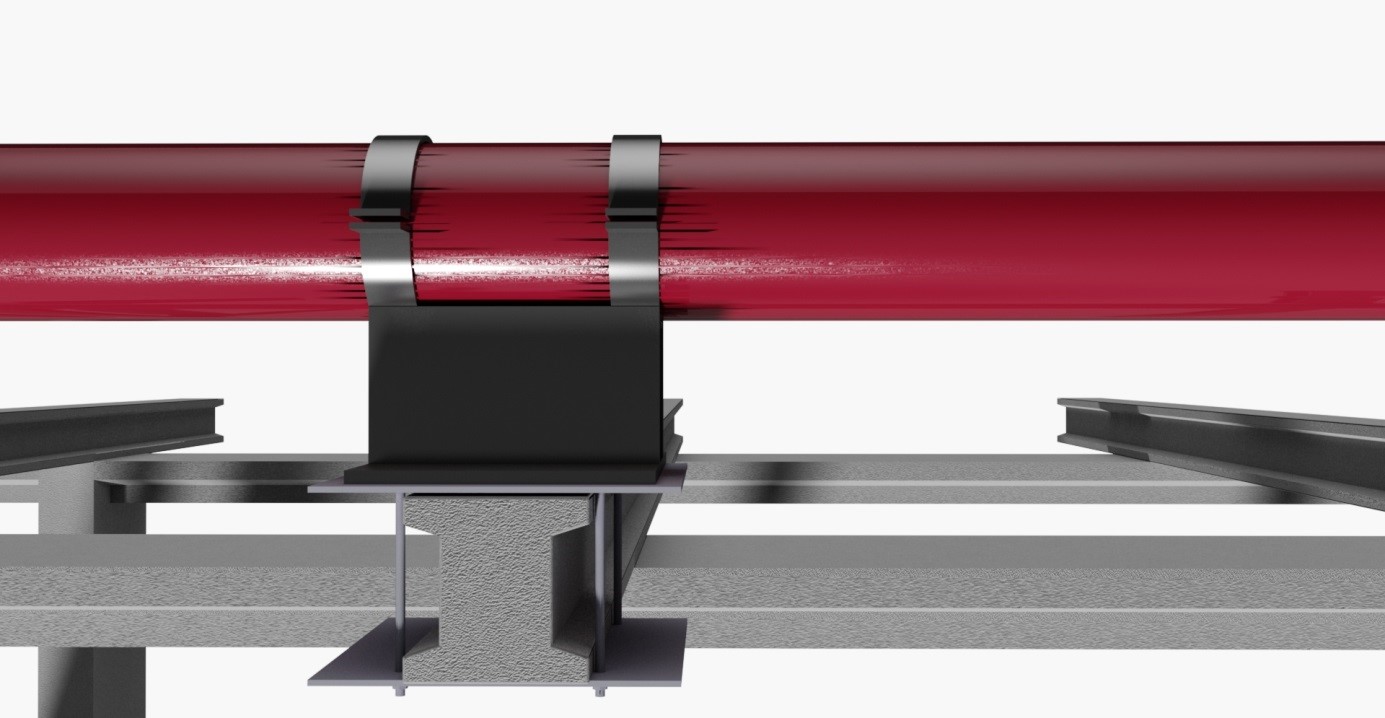

Pohľad na potrubnú podperu kotvenú na železobetónový potrubný most, vytvorené v CADworkse  2014.

Parovod bol trasovaný v projekčnom softvére CADworks 2014,  do prostredia aplikácie boli naimportované potrubné mosty, do ktorých sa vytvoril prvý návrh uloženia parovodu. Z vytvoreného predbežného modelu bolo možné odčítať dĺžku potrubia, počet kolien a miesta kotvenia parovodu.



·       Návrh nominálneho priemeru parovodu (FluidFlow3)

Pre výpočet optimálneho priemeru parovodu na dopravu m ̇=50 000 kg/h prehriatej pary pri maximálnej dovolenej tlakovej strate ∆P=160 KPa, bol použitý výpočtársky softvér FluidFlow3.

03_cadvision_studia

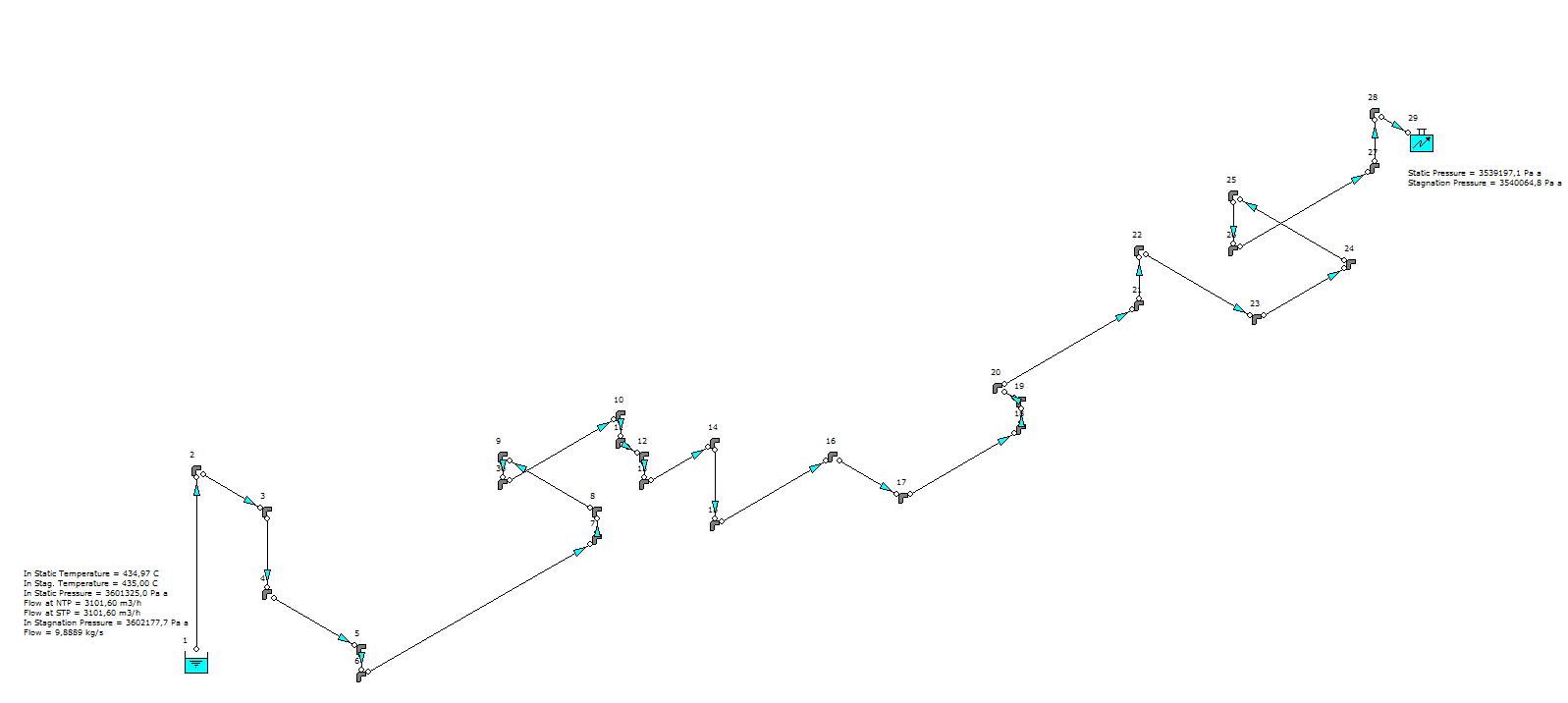

Izometrický model vo Fluidflow3.

V izometrickom prostredí aplikácie bol zostrojený prvotný model parovodu, kde bola vykonaná séria výpočtov v závislosti od absolútnej drsnosti vnútorného povrchu potrubia, ktorá sa dá predpokladať z časového horizontu životnosti parovodu. Aplikácia bola nastavená, aby výsledky výpočtov zapisovala do grafickej podoby. Výpočet bol vykonaný pre rôzne priemery potrubia, rôzne rádiusy potrubných kolien v závislosti od absolútnej drsnosti.

04_cadvision_studia

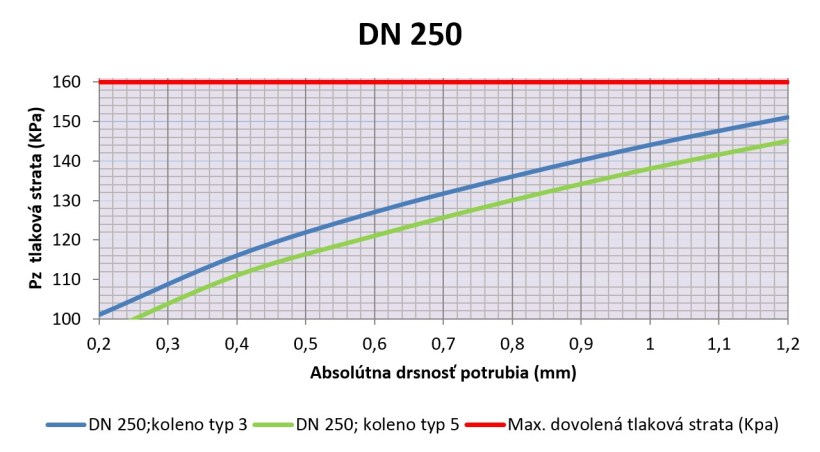

Grafická závislosť tlakovej straty od absolútnej drsnosti vnútorného povrchu potrubia pre nominálny priemer potrubia DN 250.

05_cadvision_studia

Grafická závislosť tlakovej straty od absolútnej drsnosti vnútorného povrchu potrubia pre nominálny priemer potrubia DN 300.

Pre dosiahnutie relevantných výsledkov za pomoci už spomínaného softvéru, nie je potrebná znalosť komplikovanej fyzikálnej disciplíny prúdenie kvapaliny, ale plne postačuje správne vyplnenie náležitých informácií o stave potrubia, potrubných kolien, prepravovaného média a zvolenie si vyhovujúceho výpočtového modelu.

06_cadvision_studia

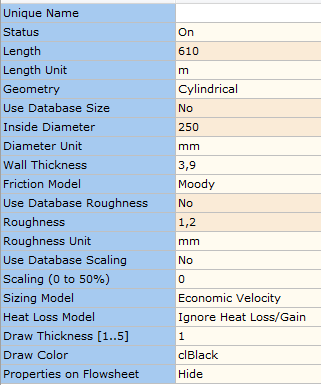

Dialógové okno výpočtárskeho softvéru FLUIDFLOW, pre stav potrubia.

Porovnanie náročnosti dosiahnutia výsledku optimálneho priemeru parovodu, medzi manuálnym výpočtom a výpočtom za pomoci výpočtárskeho softvéru Fluidflow3 je neporovnateľný.

Pri manuálnom výpočte tlakovej straty za pomoci kriteriálnych rovníc by sme museli najskôr vypočítať priemer parovodu z upravených kriteriálnych vzťahov, kde je zámerne vyňatý hľadaný priemer:

16_cadvision_vzorec













A následne by sme museli za pomoci vzťahu pre izotermické prúdenie pre stlačiteľné kvapaliny iteratívnym spôsobom vyjadriť výstupný tlak z parovodu:

17_cadvision_vzorec

18_cadvision_vzorec

Pričom netreba zabúdať na miestne straty kolien. A dostali by sme jediný bod grafickej závislosti, inými slovami je to neporovnateľná obtiažnosť a stále hrozia numerické chyby  z nepozornosti.

Pre ďalší výpočet parovodu budeme uvažovať s nominálnym priemerom potrubia DN 300, a to z dôvodu nízkej rezervy k maximálnej dovolenej tlakovej straty. Pri zaradení tepelných kompenzátorov do potrubného systému, by bola pri nominálnom priemere DN 250 maximálna dovolená tlaková strata presiahnutá.



·       Pevnostný výpočet parovodu v Caesare II 2014 R1 – Intergraph

Pevnostný výpočet parovodu bol realizovaný vo výpočtárskom softvére Caesar II 2014 R1, pričom kompletný výpočet je v súlade s európskou potrubárskou normou EN-13480. Do 3D modelovacieho prostredia Caesaru bol už vytvorený model potrubného systému v CADworks (CWx) naimportovaný priamou funkciou, čo znamená, že vytvorený model už nie je potrebné konvertovať do „pcf“ formátu, ako pri všetkých projekčných aplikáciách, ale priamo sa dá preniesť do výpočtárskeho prostredia, čo nám umožňuje model importovať, ale aj exportovať.

07_cadvision_studia

Priama funkcia na import CWx modelu do Caesaru.

Pre každú časť už naimportovaného modelu potrubného systému stačí doplniť všeobecné informácie ohľadom potrubia, ako:

  • Hrúbka steny potrubia a kolien.
  • Korózne úbytky materiálu.
  • Erózne úbytky materiálu.
  • Výrobné tolerancie hrúbky steny potrubia.
  • Materiál potrubia, ktorý je uvedený v rozsiahlych knižniciach materiálov a obsahuje už všetky fyzikálno-chemické informácie, ako:
    • Modul pružnosti v ťahu.
    • Poissonova konštanta.
    • Koeficient tepelnej rozťažnosti.
    • A pre danú normu, čiže v našom prípade pre EN-13480 už vyjadrené porovnávacie napätia, ako:
    • Základne dovolené napätie pri maximálnej teplote kovu pre primárne napätia

19_cadvision_vzorec

    •  Dovolený rozsah napätí pre sekundárne napätia

20_cadvision_vzorec

    • Porovnávacie napätie pre hydrostatická skúška

21_cadvision_vzorec

    • Zaťažovacie stavy potrubia.
    • Tlak pre hydrostatickú skúšku.
    • Spôsob úchytu potrubia.

08_cadvision_studia

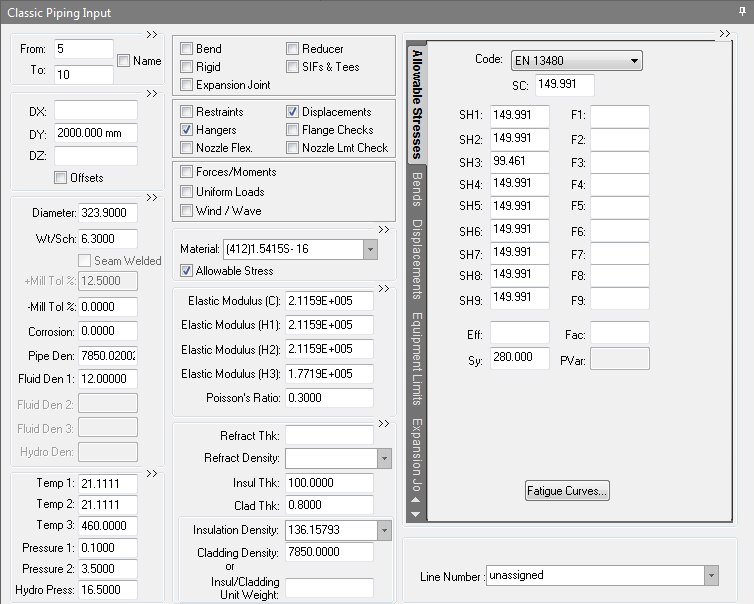

Dialógové okno výpočtárskeho softvéru CaesarII,  charakterizujúce vstupy pre každý element potrubného systému.

Po korektnom vyplnení všetkých vstupov, je možné vykonávať rôzne výpočty pre rôzne zaťažujúce stavy, ako:

  • Návrh tepelných kompenzátorov pre sekundárne zaťaženia.

09_cadvision_studia

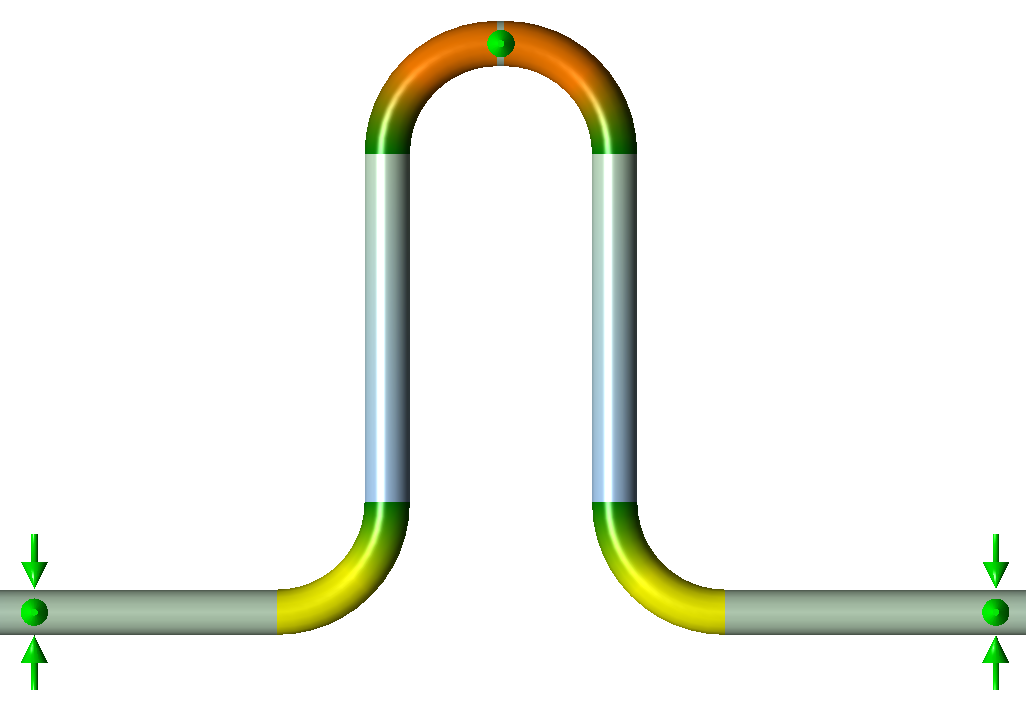

Grafická interpretácia napätie pre tepelný kompenzátor pri sekundárnom zaťažení.

10_cadvision_studia

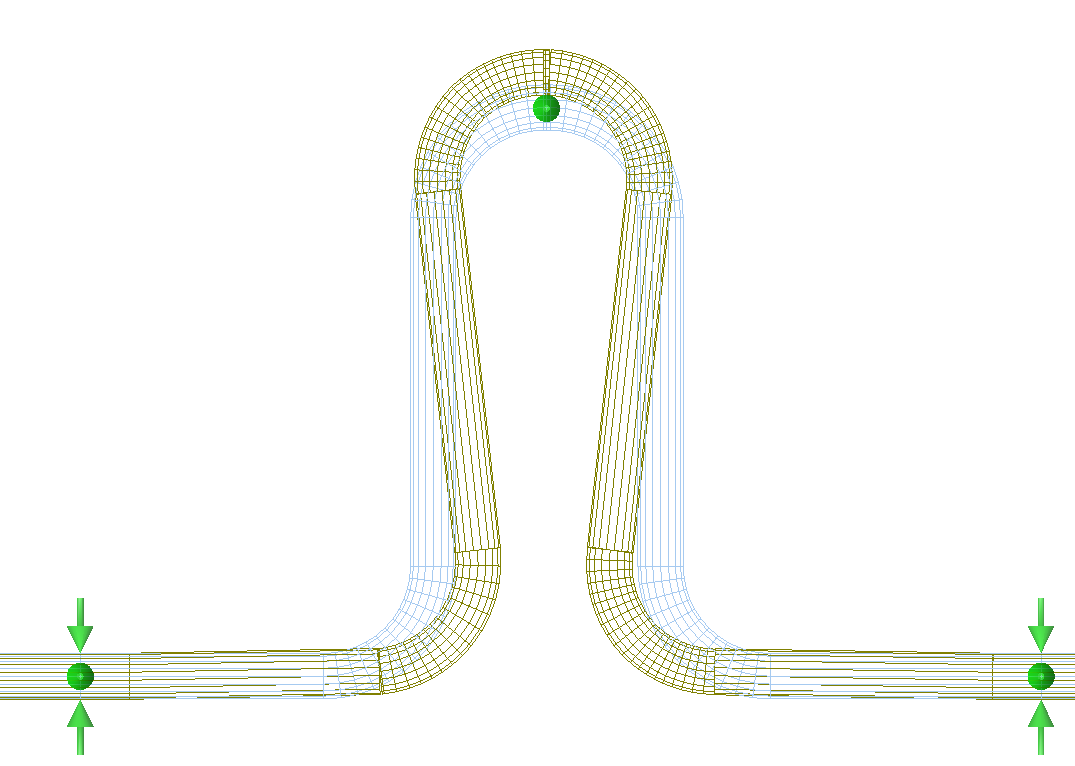

Grafická interpretácia deformácie tepelného kompenzátora pri sekundárnom zaťažení.

  • Návrh pružných úchytov, pričom sú k dispozícii katalógy od 33 popredných svetových výrobcov.
  • Kontrola potrubného systému pre primárne zaťaženia:

22_cadvision_vzorec

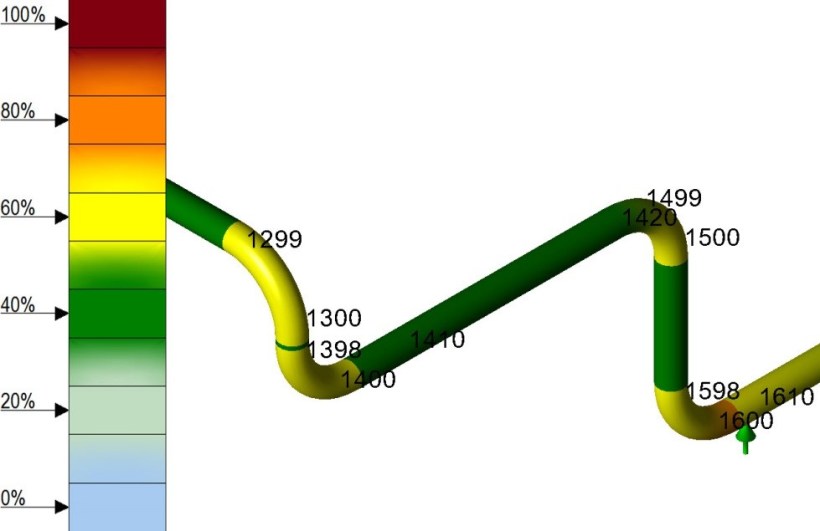

11_cadvision_studia

Grafická interpretácia napätia pre najzaťaženejšiu časť potrubia pri primárnom zaťažení.

  • Kontrola potrubného systému pre sekundárne zaťaženia:

23_cadvision_vzorec

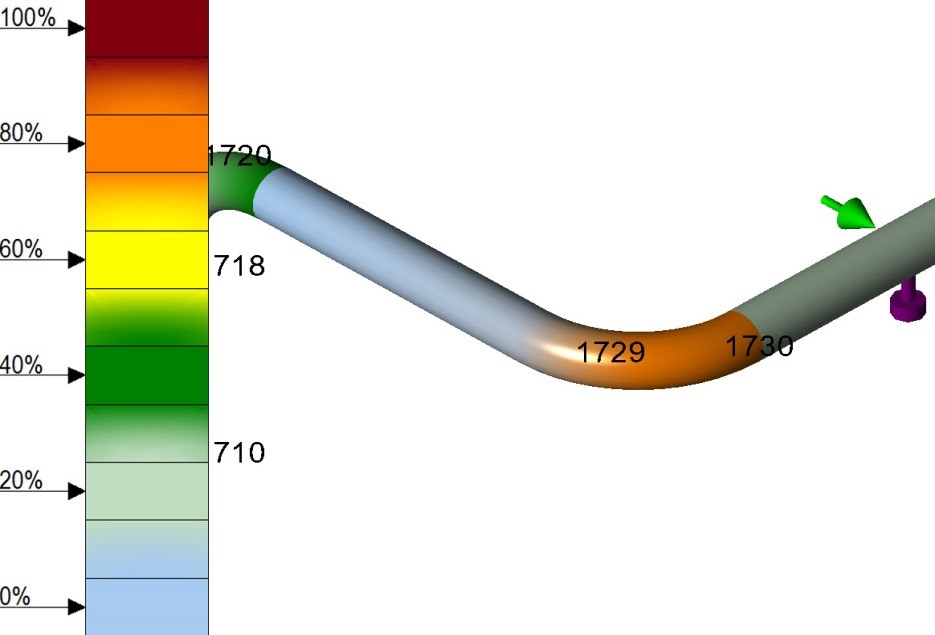

12_cadvision_studia

Grafická interpretácia napätia pre najzaťaženejšiu časť potrubia pri sekundárnom zaťažení.

  • Kontrola potrubného systému pre náhodné zaťaženia:

24_cadvision_vzorec

  • Kontrola potrubného systému pri hydrostatickej skúške.

25_cadvision_vzorec

13_cadvision_studia

Grafická interpretácia napätia pre najzaťaženejšiu časť potrubia pri hydrostatickej skúške.



Pre každý element potrubného systému je možné  z Caesaru dostať informácie o pevnostnom výpočte v grafickej, animačnej a textovej podobe pre:

  • Pohyb potrubia pre daný zaťažujúci stav.
  • Sily a momenty pôsobiace v podperách pre daný zaťažujúci stav.
  • Sily a momenty pôsobiace v jednotlivých elementoch potrubia pre daný zaťažujúci stav.
  • Napätia pôsobiace v jednotlivých elementoch potrubia pre daný zaťažujúci stav.

Po pevnostnom výpočte a požadovaných úpravách potrubného systému je možné 3D model spätne exportovať do prostredia CADworksu a vytvoriť požadované technické výkresy.  Pre výpis materiálu a generovanie izometrických výkresov vo DWG formáte, nie je potrebné model exportovať, ale  je možné vytvoriť ich priamo v prostredí Caesaru.

13_cadvision_studia

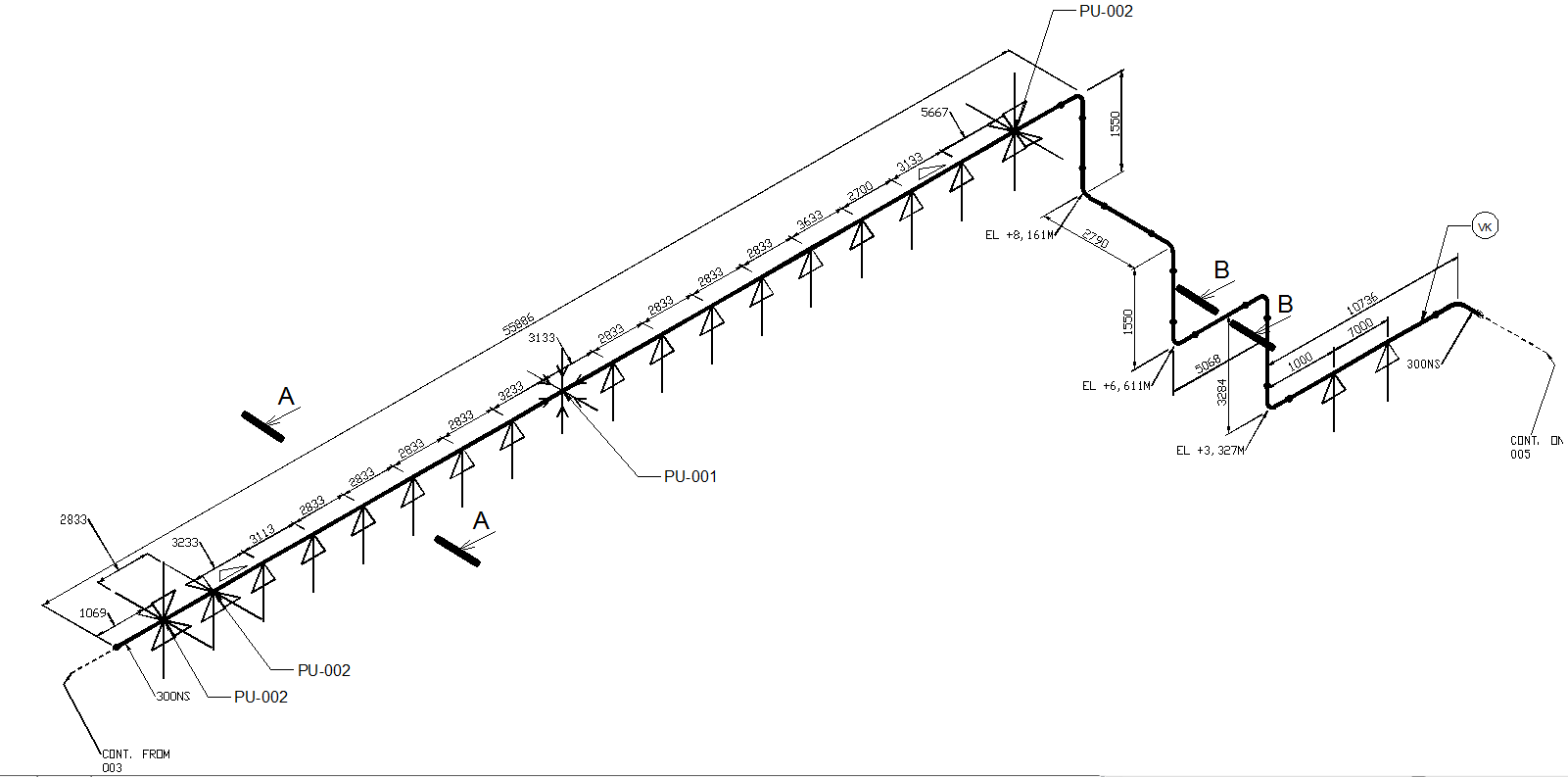

Jeden z izometrických modelov generovaných priamo v CAESARII.



14_cadvision_studia



Pohľad na tepelný  kompenzátor uložený na potrubnom moste, model vytvorený v CADWorks 2014.

·       Návrh tepelnej izolácie (Fluidflowe3).

Návrh tepelnej izolácie parovodu je v súlade s maximálnou dovolenou teplotou na povrchu izolácie a s najväčšou ekonomickou úsporou. Ekonomická úspora predstavuje takú hrúbku izolácie, ktorej súčet nákladov na jej výstavbu a nákladov na tepelnú stratu počas určitého časového úseku predstavujú minimálnu hodnotu. Čiže je zostavená závislosť investičných nákladov od hrúbky izolácie, kde prichádza k nárastu hodnoty,  závislosť tepelnej straty premietnutá do nákladov pri danej hrúbky, kde prichádza k poklesu hodnoty a hľadá sa investičné minimum. Inými slovami sa hľadá minimum súčtu ročných investičných nákladov a ročných nákladov na tepelnú stratu, ktorý je vyjadrený vzťahom   26_cadvision_vzorec

31_cadvision_vzorecSúčet ročných nákladov

32_cadvision_vzorecRočné investičné náklady na izoláciu

33_cadvision_vzorecRočné náklady na tepelnú stratu

Pre vyjadrenie ročných nákladov na tepelnú stratu 34_cadvision_vzorec , respektíve pre vyjadrenie uniknutej tepelnej energie35_cadvision_vzorec , z ktorej je ďalej vyjadrené  podľa vzťahu36_cadvision_vzorec , je opäť použitý výpočtársky softvér Fluidflow3.

33_cadvision_vzorecRočné náklady na tepelnú stratu

41_cadvision_vzorecDynamický faktor

37_cadvision_vzorecTepelná strata

38_cadvision_vzorecCena za teplo

Vo  Fluidflowe3  je tepelná strata analyzovaná mechanizmom konvekcie a radiácie, radiácia môže pri vyšších teplotách (napríklad pri parovodoch) dosahovať až  z celkovej tepelnej straty. Pre výpočet tepelnej straty je k dispozícii viac predvolených možností, ako:

  • Poznáme celkový koeficient prestupu tepla  39_cadvision_vzorec
  • Poznáme celkový prestup tepla  40_cadvision_vzorec
  • Poznáme len vonkajšie poveternostné vplyvy

Pre poslednú možnosť výpočtu tepelnej straty vyplníme zodpovedajúce dialógové okno s kľúčovými informáciami pre výpočet tepelnej straty, ako:

  • Druh tepelnej izolácie so závislosťou súčiniteľu tepelného odporu pri danej teplote
  • Hrúbku izolácie
  • Emisivita povrchu opláštenia izolácie
  • Priemernú vonkajšiu teplotu
  • Priemernú rýchlosť vetra

Po korektnom nastavení softvéru dostaneme výsledky, ako hľadaný extrém funkcie.

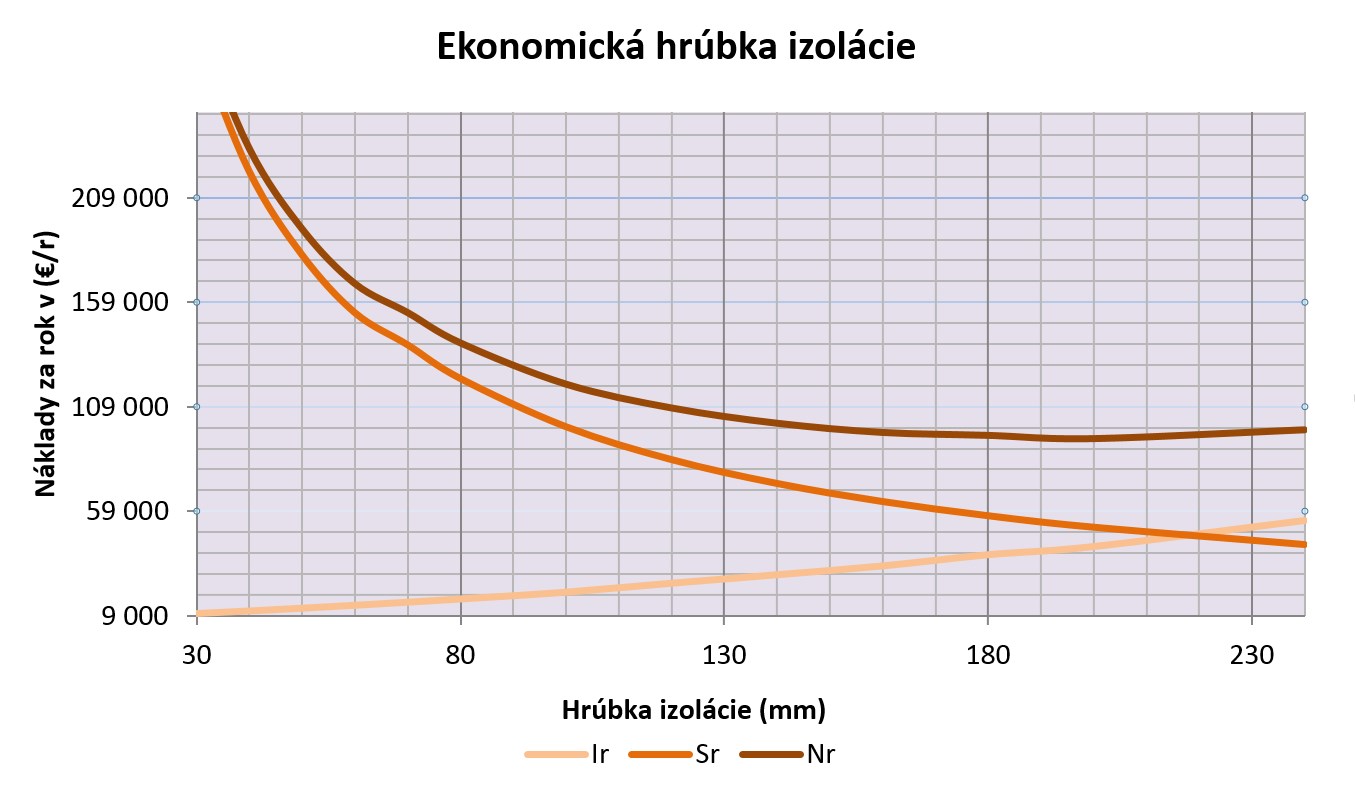

15_cadvision_studia

Grafický zápis výsledkov z Fluidflow3

Alebo presné výsledky zapísané v tabuľke.

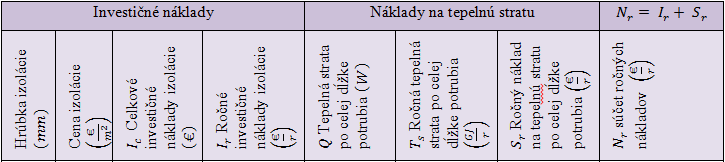

16_cadvision_studia

Hlavička tabuľky pre výsledky z Fluidflow3

Ak by sa uniknuté teplo z potrubia počítalo analyticky, musel by sa vyjadriť súčiniteľ prestupu tepla na vnútornej strane potrubia:

28_cadvision_vzorec 29_cadvision_vzorec 30_cadvision_vzorec

Na vonkajšej strane potrubia:

28_cadvision_vzorec

Vyjadrenie celkového teplotného toku konvekciou:

29_cadvision_vzorec

Radiáciou:

30_cadvision_vzorec

A pritom ide samozrejme o výpočet iteratívny zo vždy novými chemicko-fyzikalnými vlastnosťami vonkajšieho a vnútorného média a dostaneme jednu izoláciu.

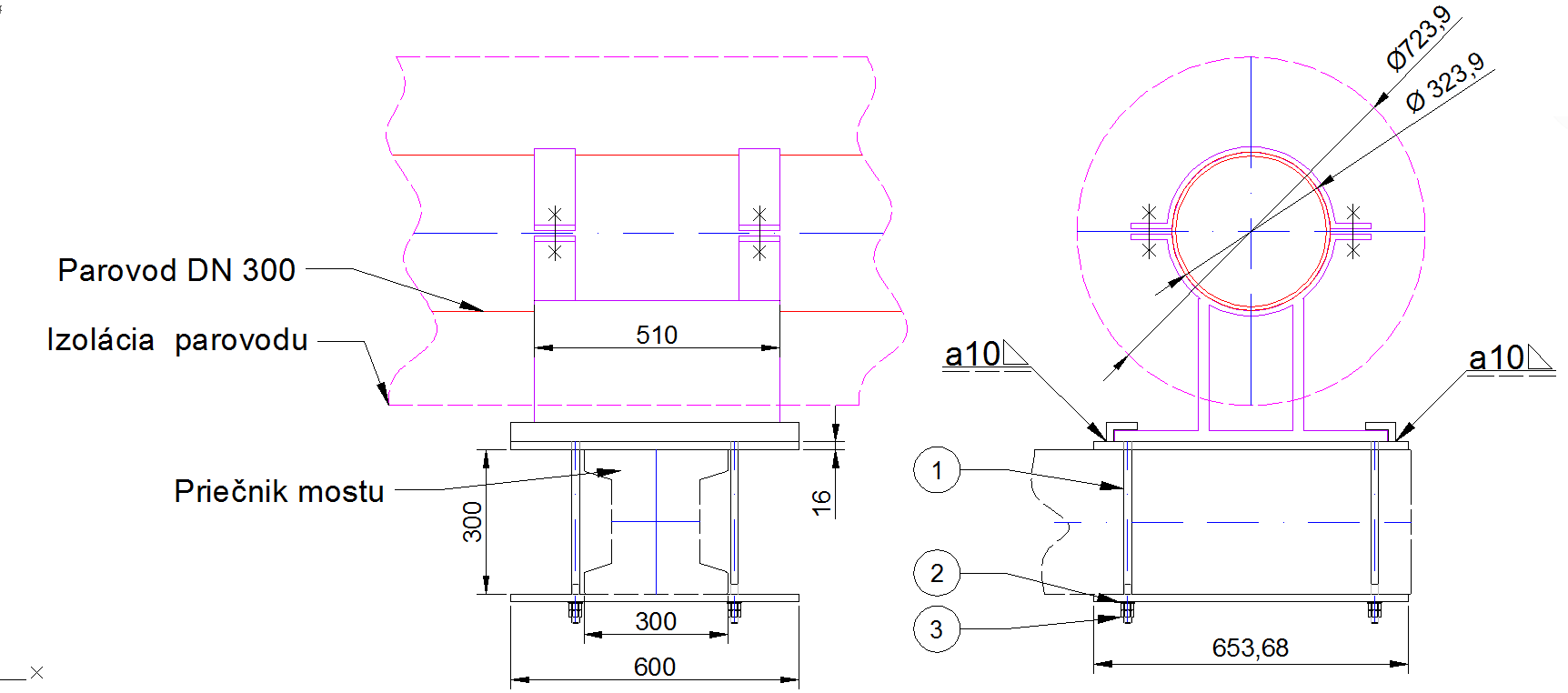

17_cadvision_studia

Detail uchytenia parovodu na potrubný generované a upravené v CAESARII.

·       Záver

Pri  návrhu parovodu, či už procesnom, pevnostnom alebo pri samotnom trasovaní potrubia, zohrali neodmysliteľnú súčasť použité softvéry. V porovnaní s manuálnym výpočtom, softvéry vo všeobecnosti umožňujú veľký priestor pre kreativitu a optimalizáciu samotného návrhu.

Author: cadpiping

CAD Application Engineer
